المحرك العمودي، أو المحرك أحادي الطور، أو المحرك ثلاثي الطور: أي محرك يحتاجه تطبيقك فعليًا؟

الاختيار بين أ محرك عمودي ، أ محرك أحادي الطور ، أnd a محرك ثلاثي الطور يعد أحد القرارات الأكثر أهمية في اختيار المعدات الصناعية - وقد يؤدي الخطأ في اتخاذه إلى إهدار الطاقة، والفشل المبكر، ووقت التوقف عن العمل المكلف. الجواب القصير: محرك عموديs يتم تعريفها من خلال اتجاه التركيب وتستخدم في التطبيقات ذات العمود السفلي مثل المضخات وأبراج التبريد؛ محركات أحادية الطور تناسب الاستخدامات السكنية والتجارية الخفيفة منخفضة الطاقة؛ و محرك ثلاثي الطورs توفير كفاءة وعزم دوران فائقين للعمليات الصناعية الثقيلة. ومع ذلك، فإن فهم الفروق الدقيقة لكل منها يتطلب نظرة فاحصة على التصميم وبيانات الأداء والتكلفة وحالات الاستخدام في العالم الحقيقي.

ما هو المحرك العمودي ولماذا يهم الاتجاه؟

أ محرك عمودي ليس مجرد محرك قياسي يتم تشغيله على جانبه - بل هو عبارة عن آلة مصممة خصيصًا لهذا الغرض ومصممة للعمل مع توجيه عمودها إلى الأسفل (أو إلى الأعلى في بعض التكوينات). يغير الاتجاه بشكل أساسي كيفية تعامل المكونات الداخلية مع الجاذبية والتشحيم وأحمال الدفع، مما يجعل المحركات الأفقية الجاهزة بدائل غير مناسبة.

الاختلاف الميكانيكي الأكثر أهمية هو تصميم محمل الدفع. في أ محرك عمودي ، فإن مجموعة الدوار - جنبًا إلى جنب مع عمود المضخة المرفق، والمكره، وأي عمود سائل فوقها - تمارس دفعًا مستمرًا نحو الأسفل. لم يتم تصميم محامل المحرك الأفقية القياسية لاستيعاب هذا الحمل المحوري. ولذلك تشتمل المحركات العمودية على محامل دفع مُقدرة بآلاف الجنيهات من القوة الهبوطية، عادةً باستخدام تكوينات التلامس الزاوي أو المحامل الأسطوانية المدببة.

ميزات التصميم الرئيسية للمحركات العمودية

تشترك المحركات العمودية في العديد من ميزات التصميم المتخصصة التي تميزها عن نظيراتها الأفقية:

• قدرة تحمل التوجه: تم تصميمها للتعامل مع كل من قوى الدفع لأعلى ولأسفل، والتي غالبًا ما يتم تصنيفها من 500 رطل إلى 50000 رطل في محركات المضخة الكبيرة.
• خيارات العمود المجوف أو العمود الصلب: تسمح المحركات العمودية ذات العمود المجوف بمرور عمود المضخة عبر المحرك، مما يسهل عملية التوصيل والمحاذاة. هذا هو التكوين الأكثر شيوعًا في محطات ضخ المياه والصرف الصحي البلدية.
• حواف التركيب NEMأ P-base أو C-face: تضمن الحواف القياسية تثبيت المحرك مباشرة على رأس المضخة، مما يلغي الحاجة إلى لوحة أساسية منفصلة أو واقي اقتران.
• تصنيفات الضميمة IP55 أو IP65: ونظرًا لأن المحركات الرأسية يتم تركيبها غالبًا في الخارج أو في حفر المضخات الرطبة، فإن حماية الدخول عالية المستوى تعتبر أمرًا قياسيًا.
• تهوية محسنة: يجب أن يتدفق الهواء البارد إلى الأعلى عكس الجاذبية؛ تتميز المحركات الرأسية بمجموعات مراوح ومسارات مجاري مُعاد تصميمها لمنع النقاط الساخنة في الجزء الثابت.

التطبيقات النموذجية للمحركات العمودية

المحركات العمودية تهيمن على التطبيقات التي يكون فيها العمود الرأسي ضروريًا ميكانيكيًا:

• مضخات توربينية للآبار العميقة لإمدادات المياه البلدية (نطاق الطاقة: 5 حصان إلى 4000 حصان)
• مراوح برج التبريد ومراوح السحب المستحث في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
• برامج تشغيل المضخات المضمنة العمودية لحلقات العمليات الصناعية
• محطات ضخ الري في القطاعات الزراعية
• مضخات تغذية المكثفات والغلايات في منشآت توليد الطاقة

محرك أحادي الطور: العمود الفقري للإعدادات السكنية والتجارية الخفيفة

أ محرك أحادي الطور يعمل بطاقة تيار متردد أحادية الطور (120 فولت أو 240 فولت في أمريكا الشمالية، 230 فولت في معظم أوروبا) وهو الخيار السائد لتطبيقات القدرة الحصانية الجزئية إلى الصغيرة - عادةً ما تكون أقل من 5 حصان. وينبع استخدامه على نطاق واسع من التوفر العالمي للطاقة أحادية الطور في المنازل والمزارع والشركات الصغيرة، وليس من الأداء الهندسي المتفوق.

على عكس محرك ثلاثي الطورs ، أ محرك أحادي الطور لا يمكن البدء ذاتيًا من مصدر أحادي الطور وحده. يُنتج التيار المتردد أحادي الطور مجالًا مغناطيسيًا نابضًا، وليس دوارًا، والذي لا يوفر عزم دوران صافيًا بحد ذاته. يقوم المصنعون بحل هذه المشكلة من خلال آليات البدء المساعدة، والتي تؤدي إلى ظهور الأنواع الفرعية الرئيسية للمحركات أحادية الطور.

أنواع المحركات أحادية الطور

• تشغيل تحريضي للمكثف (CSIR): يستخدم مكثف البدء (عادة 100-400 ميكروفاراد) لإنشاء تحول طور في الملف المساعد، مما ينتج عزم دوران كافٍ (200-350% من عزم الدوران عند التحميل الكامل) للضواغط والمضخات. يتم فصل المكثف بواسطة مفتاح الطرد المركزي بمجرد وصول المحرك إلى 75٪ من السرعة المقدرة.
• تشغيل المكثف (CSCR): أdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
• مرحلة الانقسام (بدء المقاومة): يتمتع الملف المساعد بمقاومة أعلى وتحريض أقل من الملف الرئيسي، مما يؤدي إلى إزاحة طورية متواضعة. عزم الدوران أقل (100-175% FLT) وتيار البدء مرتفع (600-800% FLT). مناسب للمراوح والمنافيخ والأجهزة الصغيرة ذات الأحمال سهلة التشغيل.
• مكثف سبليت دائم (PSC): أ single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
• محرك القطب المظلل: أبسط محرك أحادي الطور وأقله تكلفة؛ تخلق ملفات التظليل تدفقًا مغناطيسيًا متأخرًا في جزء من كل قطب. عزم دوران وكفاءة منخفضان للغاية (15-35%). تستخدم في التطبيقات الخفيفة: المراوح الصغيرة، مراوح المكتب، الأجهزة.

محرك ثلاثي الطور: العمود الفقري للطاقة الصناعية

ال محرك ثلاثي الطور هو نوع المحرك الكهربائي الأكثر كفاءة وموثوقية وفعالية من حيث التكلفة للاستخدام الصناعي. إنه يبدأ تشغيله ذاتيًا، وينتج عزم دوران سلسًا ومستمرًا، ويحقق كفاءة تحميل كاملة بنسبة 92-97% في التصميمات الحديثة ذات الكفاءة المتميزة - متفوقًا بشكل كبير محركات أحادية الطور من نفس تصنيف القوة.

توفر طاقة التيار المتردد ثلاثية الطور ثلاثة أشكال موجية للجهد المتداخل، كل منها يقابله 120 درجة. عند تطبيقها على اللفات الجزء الثابت من أ محرك ثلاثي الطور ، فهي تنتج مجالًا مغناطيسيًا يدور باستمرار والذي يحفز تيارًا دوارًا ويولد عزم الدوران - دون أي ملف بدء مساعد أو مكثف أو مفتاح طرد مركزي. تُترجم هذه البساطة مباشرةً إلى انخفاض تكلفة التصنيع، وانخفاض الصيانة، وعمر الخدمة الأطول.

لماذا تهيمن المحركات ثلاثية الطور على الصناعة؟

• كفاءة أعلى: تحقق المحركات ثلاثية الطور IE3 (الكفاءة المتميزة) وIE4 (الكفاءة الفائقة الفائقة) كفاءات حمل كامل تزيد عن 95% عند 30 حصانًا، مقابل 85-90% لتصميمات أحادية الطور قابلة للمقارنة.
• كثافة الطاقة: أ three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
• تسليم عزم الدوران على نحو سلس: تنتج الطاقة ثلاثية الطور طاقة لحظية ثابتة، مما يزيل نبضات عزم الدوران الموجودة في الأنظمة أحادية الطور (والتي تبلغ ذروتها مرتين في كل دورة). وهذا يقلل من الاهتزاز والضوضاء والضغط الميكانيكي على المعدات المدفوعة.
• نطاق طاقة واسع: أvailable from fractional HP to 50,000 HP, making محرك ثلاثي الطورs مناسبة لكل نطاق من العمليات الصناعية.
• سهولة التحكم في السرعة: تقترن محركات التردد المتغير (VFDs) بسلاسة مع المحركات الحثية ثلاثية الطور، مما يتيح توفير الطاقة بنسبة 20-60% في التطبيقات ذات الأحمال المتغيرة مثل المضخات والمراوح والضواغط.

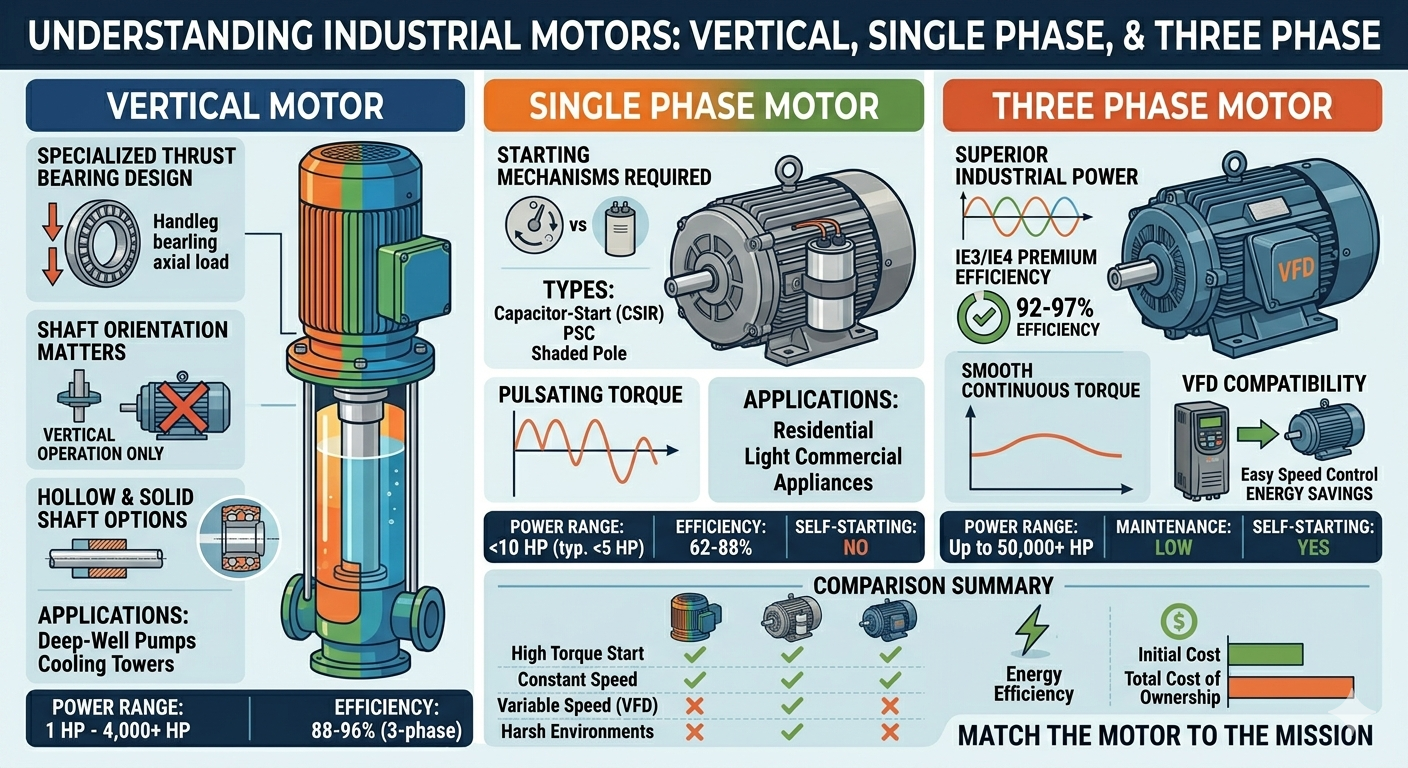

مقارنة شاملة: المحرك العمودي مقابل المحرك أحادي الطور مقابل المحرك ثلاثي الطور

ال table below provides a direct side-by-side comparison across the most important selection criteria:

الجدول 1: المقارنة الفنية والتجارية جنبًا إلى جنب بين المحرك الرأسي والمحرك أحادي الطور والمحرك ثلاثي الطور عبر 11 معيار اختيار رئيسي.

استهلاك الطاقة والتكلفة الإجمالية للملكية: الأرقام تحكي القصة

تترجم اختلافات الكفاءة بين أنواع المحركات مباشرة إلى تكاليف التشغيل. فكر في مثال من العالم الحقيقي: محرك مضخة بقدرة 5 حصان (3.73 كيلوواط) يعمل 6000 ساعة سنويًا بمعدل كهرباء قدره 0.12 دولار/كيلوواط ساعة.

الجدول 2: مقارنة تكلفة الطاقة السنوية لمحرك مضخة بقدرة 5 حصان يعمل 6000 ساعة/سنة بسعر 0.12 دولار/كيلوواط ساعة. يوفر محرك IE3 ثلاثي الطور 403 دولارًا سنويًا مقابل محرك أحادي الطور مشابه.

أكثر من 10 سنوات من عمر الخدمة، التحول من محرك أحادي الطور إلى IE3 محرك ثلاثي الطور يحفظ تقريبًا 4030 دولارًا للكهرباء وحدها - أكثر من سعر شراء العديد من المحركات في هذا النطاق الحجمي. وعند التوسع في منشأة تحتوي على 50 محركًا من هذا النوع، يتجاوز التوفير السنوي 20 ألف دولار.

كيفية اختيار المحرك المناسب: إطار عمل عملي للقرار

ال correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.

الخطوة 1: تقييم مصدر الطاقة المتاح

إذا كان موقع التثبيت يحتوي على طاقة أحادية الطور فقط (شائعة في المساكن والمزارع الريفية ووحدات البيع بالتجزئة الصغيرة)، محرك أحادي الطور غالبًا ما يكون هذا هو الخيار الوحيد القابل للتطبيق بدون تحديثات البنية التحتية المكلفة. في حالة توفر طاقة ثلاثية الطور — كما هو الحال عادةً في المصانع والمباني التجارية والمرافق البلدية — أ محرك ثلاثي الطور يجب أن يكون الخيار الافتراضي لأي حمل يزيد عن 1 حصان، مما يوفر كفاءة أفضل وتكاليف أقل على المدى الطويل.

الخطوة 2: تحديد متطلبات اتجاه العمود

إذا كانت المعدات المدفوعة (المضخة، المروحة، المحرض) تتطلب عمودًا رأسيًا، فهو مصمم خصيصًا لهذا الغرض محرك عمودي إلزامي. تؤدي محاولة استخدام محرك أفقي قياسي في الاتجاه الرأسي إلى إبطال الضمانات، وتعريض تشحيم المحامل للخطر، وتقليل عمر الخدمة بشكل كبير. لا تتم معايرة حمام زيت المحمل في المحرك الأفقي للتشغيل الرأسي - حيث يتجمع الزيت في الأسفل ويؤدي إلى تجويع المحمل العلوي.

الخطوة 3: مطابقة المحرك لتحميل الخصائص

• أحمال عزم دوران عالية (الضواغط، الناقلات ذات الأحمال الثقيلة): استخدم أ محرك ثلاثي الطور مع خصائص عزم الدوران التصميم B أو التصميم C، أو CSIR محرك أحادي الطور إذا كانت الطاقة أحادية الطور متاحة فقط.
• الأحمال ذات السرعة المتغيرة (المضخات، المراوح، المنافيخ): أ محرك ثلاثي الطور مقترنًا بـ VFD هو الحل الأمثل. توجد VFDs أحادية الطور ولكنها أقل كفاءة وأقل موثوقية.
• التشغيل المستمر 24/7: أlways prioritize IE3 or higher محرك ثلاثي الطورs ; يبرر توفير الطاقة السعر المميز في غضون 12-24 شهرًا.
• دورات العمل المتقطعة (الأجهزة الصغيرة والأدوات الكهربائية): أ محرك أحادي الطور كافية وأكثر اقتصادا.

اعتبارات التثبيت والصيانة

أفضل ممارسات تركيب المحرك العمودي

التثبيت السليم ل محرك عمودي أمر بالغ الأهمية لتحقيق عمر الخدمة المقدر. تشمل الخطوات الرئيسية ما يلي:

• تأكد من أن رأس تفريغ المضخة مُصنف وفقًا لوزن المحرك وحمل الدفع.
• تحقق من إعدادات التحميل المسبق لمحمل الدفع وفقًا لورقة مواصفات الشركة المصنعة قبل بدء التشغيل.
• استخدم مفتاح عزم الدوران المُعاير على جميع مسامير التثبيت؛ يؤدي الجلوس غير المستوي للشفة إلى حدوث اهتزاز واختلال في المحمل.
• يجب إعادة تشحيم المحامل المشحمة كل 2000 إلى 4000 ساعة؛ تتطلب التصميمات المشحمة بالزيت إجراء فحوصات ربع سنوية لمستوى الزيت.
• قم بإجراء تحليل الاهتزاز عند التشغيل لإنشاء خط أساسي - أي قراءة أعلى من 0.1 بوصة/ثانية (السرعة) في مبيت المحمل تستدعي التحقيق.

نصائح لصيانة المحرك أحادي الطور

ال centrifugal switch and capacitors in a محرك أحادي الطور هي نقاط الفشل الأساسية. يجب أن تتضمن إجراءات الصيانة ما يلي:

• فحص نقاط اتصال مفتاح الطرد المركزي سنويًا بحثًا عن التآكل ورواسب الكربون؛ استبدله إذا تجاوز عمق الحفر 0.5 مم.
• اختبار بدء وتشغيل المكثفات بمقياس السعة؛ استبدلها إذا كانت السعة أقل من القيمة المقدرة بأكثر من 10%.
• مراقبة درجة حرارة التشغيل - أ محرك أحادي الطور يشير التشغيل الساخن (أعلى من حد العزل من الفئة ب وهو 130 درجة مئوية) إلى التحميل الزائد أو ضعف التهوية أو فشل المكثف.

نصائح لصيانة محرك ثلاثي الطور

ال inherent simplicity of a محرك ثلاثي الطور يعني الصيانة وقائية في المقام الأول:

• إجراء اختبارات مقاومة العزل (الميجر) سنوياً؛ يجب أن يقرأ المحرك السليم ما يزيد عن 100 ميجا أوم عند 1000 فولت تيار مستمر.
• تحقق من توازن الطور عند أطراف المحرك - يؤدي اختلال الجهد الذي يتجاوز 1% إلى زيادة غير متناسبة بنسبة 6-10% في تسخين المحرك.
• تشحيم المحامل وفقًا لجداول الشركة المصنعة؛ الإفراط في التشحيم ضار مثل قلة التشحيم.
• مراقبة تيار المحرك باستخدام مقياس المشبك عند كل فترة خدمة؛ غالبًا ما تشير الزيادة التدريجية في التيار إلى تآكل المحمل أو تدهور الملف قبل الفشل الكامل.

الأسئلة المتداولة (الأسئلة الشائعة)

الخلاصة: مطابقة المحرك للمهمة

الre is no universally "best" motor — only the right motor for a specific application. A محرك عمودي هو الاختيار الصحيح الوحيد عند الحاجة إلى واجهة عمود عمودي؛ لا يوجد أي قدر من الحلول الهندسية يجعل المحرك الأفقي بديلاً آمنًا. أ محرك أحادي الطور يظل الحل العملي والفعال من حيث التكلفة للتطبيقات منخفضة الطاقة حيثما تتوفر الطاقة أحادية الطور فقط. و أ محرك ثلاثي الطور هو الخيار الأمثل تقريبًا لكل التطبيقات الصناعية والتجارية وتطبيقات الخدمة الشاقة حيث يمكن الوصول إلى طاقة ثلاثية الطور - مما يوفر كفاءة فائقة وطول عمر وعزم دوران سلس وتكامل VFD سلسًا.

ال data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency محرك ثلاثي الطور يتم استرداده عدة مرات في توفير الطاقة. بالنسبة للمنشآت التي تسعى إلى تقليل تكاليف التشغيل والبصمة الكربونية في وقت واحد، وترقية التقادم محركات أحادية الطور إلى IE3 محرك ثلاثي الطورs - حيثما تسمح البنية التحتية للطاقة - هو أحد أعلى الاستثمارات في عائد الاستثمار المتاحة في إدارة الطاقة الصناعية.
