إجابة قصيرة: يمكن تشغيل محرك أحادي الطور من مصدر ثلاثي الطور، ولكن فقط عندما يتم تغذيته بموصل طور واحد بالإضافة إلى المحايد عند الجهد الكهربي المختوم على لوحة الاسم الخاصة به. ولا يمكن أبدًا استخدام المراحل الثلاث في وقت واحد؛ يبقى الموصل الثالث ببساطة غير مستخدم. إذا لم يكن النظام يحتوي على محايد، أو أن الجهد الكهربي المتوفر لا يتطابق مع لوحة الاسم، فإن المحرك إما سيرفض البدء أو يسخن بشكل زائد ويفشل.
هذا هو الجواب في جملتين. ما يلي يشرح السبب، ويوضح ما يقدمه كل مصدر مشترك ثلاثي الطور فعليًا، ويغطي السؤال العكسي الذي يطرحه معظم الناس حقًا: كيفية تشغيل محرك ثلاثي الطور عندما تكون الطاقة أحادية الطور هي كل ما لديك.
لماذا لا يمكن للمحرك أحادي الطور استخدام المراحل الثلاث جميعها
يحتوي المحرك أحادي الطور على طرفي إمداد. يوجد داخل الإطار ملف تشغيل رئيسي، عادةً ما يكون ملفًا مساعدًا أو ملف البدء، ومكثف أو مفتاح طرد مركزي يسقط الملف المساعد بمجرد وصول الجزء الدوار إلى السرعة. يفترض مخطط البدء جهدًا جيبيًا واحدًا مطبقًا عبر نقطتين.
يتكون مصدر الإمداد ثلاثي الطور من ثلاثة موصلات تتراوح جهودها بين 120 درجة كهربائية. يمكن للجهاز ذو المحطتين أن يربط فقط بين اثنتين من تلك النقاط، إما مرحلة إلى مرحلة أو مرحلة إلى محايدة. ولهذا السبب فإن الأسئلة الحقيقية أضيق من السؤال الرئيسي:
- مباراة الجهد: هل الجهد الكهربي أحادي الطور المتوفر يساوي قيمة لوحة المحرك؟
- مسار محايد: في نظام رباعي الأسلاك، هل يوجد محايد عند المحرك ومقاس لتيار المحرك؟
- البدء الحالي: هل يستطيع الفرع التعامل مع التيار الجاري المسحوب من ثلاث إلى خمس مرات لجزء من الثانية عند كل بداية؟
ما الذي يقدمه كل إمداد ثلاثي المراحل فعليًا
"ثلاث مراحل" ليست جهدًا واحدًا، وهنا تبدأ معظم الأخطاء. يسرد الجدول أدناه الأنظمة التي تقابلها في أمريكا الشمالية وأوروبا وأسواق التصدير، وما يراه المحرك أحادي الطور في كل منها.
| نظام التوريد | مرحلة إلى مرحلة | مرحلة إلى محايدة | هل يمكن تشغيل محرك أحادي الطور 230 فولت؟ |
|---|---|---|---|
| 120/208 فولت، 4 أسلاك | 208 ف | 120 فولت | لا، 120 فولت أقل بكثير من تصنيف اللوحة |
| 277/480 فولت، 4 أسلاك | 480 فولت | 277 خامسا | لا، 277 فولت يسخن ملف 230 فولت |
| 400/230 فولت، 4 أسلاك (IEC) | 400 فولت | 230 فولت | نعم، من المرحلة إلى الحيادية، تمامًا كما تم تصميمها |
| 240 فولت دلتا، 3 أسلاك | 240 فولت | لا شيء | نعم، من خط إلى خط، إذا كان المحرك مقدرًا بـ 240 فولت |
| 240 فولت delta with high leg, 4-wire | 240 فولت | 120 فولت on two legs, 208 V on the high leg | لا لـ 230 فولت؛ فقط محركات 120 فولت تناسب أرجل الإضاءة |
يتحمل محرك 230 فولت ما يقرب من 10 بالمائة زائد أو ناقص، أي ما يقرب من 207 فولت إلى 253 فولت. خارج هذا النطاق، تكون الخطوة التالية هي الترجيع أو الاستبدال.
أين يحدث الضرر عادة
تمثل ثلاثة أنماط فشل تقريبًا كل استدعاء خدمة حول هذا الموضوع.
اتصال من خط إلى خط بجهد خاطئ
محرك 230 فولت هبط عبر سطرين من نظام 400 فولت يرى 400 فولت. يرتفع ضغط العزل على الفور، عادة ما يفشل مكثف التشغيل أولاً، وغالبًا ما يتبع ذلك اللف خلال دقائق.
لا يوجد محايد أو صغير الحجم
أنظمة دلتا ثلاثية الأسلاك ليس لديها محايدة على الإطلاق، لذلك لا يوجد مسار أحادي الطور متاح في الجهاز. في الأنظمة ذات الأسلاك الأربعة، يكون المحايد أحيانًا عبارة عن موصل تحكم رفيع لم يكن المقصود منه أبدًا حمل تيار المحرك. يجب أن يكون حجمه مناسبًا للدائرة الفرعية، وليس للضوء التجريبي.
قيادة محرك أحادي الطور من محرك VFD ثلاثي الطور
لا يمكن لمحرك قياسي ذو خرج ثلاثي الطور تشغيل محرك بدء تشغيل مكثف. يعمل الخرج النبضي ضد المكثف ومفتاح الطرد المركزي، ولا يتم وضع الملف المساعد لقبول مجال دوار اصطناعي. توجد محركات ذات خرج مخصص أحادي الطور، ولكن يجب إعادة صياغة دائرة البدء مع مورد المحرك المعني، وليس ارتجالها في الموقع.
السؤال العكسي: تشغيل محرك ثلاثي الطور على طاقة أحادية الطور
يواجه معظم الأشخاص الذين يبحثون في هذا الموضوع في الواقع مشكلة معاكسة: محرك ثلاثي الطور في الموقع مع توفر طاقة أحادية الطور فقط. الإجابة المختصرة هي نفسها من حيث الروح، ولا تربطها مباشرة أبدًا.
ضع محركًا ثلاثي الطور على خط أحادي الطور ولا يوجد مجال مغناطيسي دوار. يظل الجزء الدوار ثابتًا، ويصدر المحرك طنينًا، ويصعد التيار نحو مستوى الجزء الدوار المغلق، ويتحرك الحمل الزائد أو تحترق الملفات. كل طريقة عملية أدناه تخلق المرحلة الثالثة المفقودة بشكل مصطنع.
| الطريقة | كيف يعمل | قوة صالحة للاستعمال | الأنسب ل |
|---|---|---|---|
| اتصال مباشر | اثنين من الخيوط فقط، لا يوجد مجال دوار | لا شيء | أبدا، هذا يدمر المحرك |
| محول المرحلة الثابتة | تقوم المكثفات بإنشاء مرحلة البدء والتشغيل | حوالي 50 إلى 60 بالمائة من اللوحة | أحمال عرضية خفيفة بدون بداية صعبة |
| محول المرحلة الدوارة | يولد المحرك الخامل المرحلة الثالثة | ما يقرب من 100 في المئة | المتاجر التي تحتوي على العديد من الآلات التي تحتاج إلى عزم دوران حقيقي |
| VFD مع مدخلات أحادية الطور | المعدل والعاكس توليف ثلاث مراحل | حوالي 50 بالمئة ما لم تكن كبيرة الحجم | محرك واحد يحتاج أيضًا إلى التحكم في السرعة |
| استبدله بمحرك أحادي الطور | يطابق المحرك مع العرض الموجود في متناول اليد | 100 بالمئة من التصنيف الجديد | أحمال تصل إلى 3 HP تقريبًا عند 230 فولت |
رقمان يقرران ما إذا كان التحويل يستحق العناء. تضع الجداول القياسية الحالية ذات التحميل الكامل محركًا أحادي الطور بجهد 230 فولت عند حوالي 8 أمبير لـ 1 حصان، و17 أمبير لـ 3 حصان و28 أمبير لـ 5 حصان، مع ارتفاع بدء أعلى بثلاث إلى خمس مرات. وعندما يتم تغذية VFD من مرحلة واحدة، فإن تيار الإدخال يتركز في عدد أقل من الأجهزة، لذلك يجب أن يكون حجم محرك الأقراص ضعف تيار المحرك تقريبًا للحفاظ على المقوم وناقل التيار المستمر داخل تقييماتهما.
مرحلة واحدة أو ثلاث مراحل: ما الذي يتغير فعليًا
عندما يتوفر كلا الإمدادات، يعود القرار إلى خمسة اختلافات قابلة للقياس.
- عزم الدوران البداية: يُنتج المحرك ثلاثي الطور ما يقرب من 200 إلى 300 بالمائة من عزم الدوران عند التحميل الكامل عند البداية؛ يدير المحرك أحادي الطور الذي يعمل بمكثف حوالي 150 إلى 200 بالمائة، وتصميم مكثف دائم الانقسام أقل من ذلك بكثير.
- التيار لكل حصان: تسحب الآلات ثلاثية الطور ما يقرب من نصف تيار محرك أحادي الطور من نفس التصنيف، لذلك تكون الكابلات والموصلات والأحمال الزائدة أصغر وأرخص.
- الكفاءة وعامل الطاقة: كلاهما يعمل بشكل أعلى على ثلاث مراحل، ولهذا السبب يتم كتابة برامج الكفاءة المتميزة حولهما.
- حجم الإطار: بالنسبة لنفس القدرة الحصانية، يكون المحرك أحادي الطور عادةً أكبر بإطار واحد أو اثنين وأثقل بشكل ملحوظ.
- السقف العملي: فوق حوالي 3 HP، يتوقف خيار الطور الواحد عن المعنى بسبب بدء التشغيل الحالي وحجم الموصل. تمت تغطية مقارنة أكمل بين البناء والأداء انهيارنا للاختلافات الحركية أحادية الطور وثلاثية الطور .
قائمة مرجعية قبل توصيل أي شيء
- قم بتصوير لوحة الاسم: الجهد، والطور، والتردد، والقدرة الحصانية، وأمبيرات الحمل الكامل، وعامل الخدمة.
- قم بقياس الإمداد عند نقطة الاتصال باستخدام مقياس RMS حقيقي، سواء من مرحلة إلى مرحلة ومن مرحلة إلى محايدة، بشكل مثالي تحت الحمل.
- تأكد من وجود المحايد ويطابق تصنيف الدائرة الفرعية.
- تأكد من أن الموصل ومرحل التحميل الزائد يتناسبان مع تيار المحرك ودورة العمل.
- افحص المكثفات وتأكد من أن مفتاح الطرد المركزي يتحرك بحرية قبل إعادة استخدام محرك قديم.
- تأكد من التدوير قبل توصيل المعدات المُدارة، وقم بمطابقة العلبة مع الغبار أو الغسل أو الظروف الخارجية.
مطابقة المحرك مع العرض الذي لديك
إذا كان المصدر 230 فولت أحادي الطور وبقي الحمل أقل من حوالي 3 حصان، فإن محرك التشغيل والتشغيل بمكثف مغلق تمامًا هو عادة أبسط إجابة، ويتجنب معدات التحويل تمامًا.
مكثف أحادي الطور مغلق تمامًا، قم بتشغيل المحرك يستحق المشاهدة بالنسبة للأحمال أحادية الطور 230 فولت تحت حوالي 3 HP، مما يوفر خيار تشغيل وتشغيل مكثف مغلق تمامًا يتجنب معدات التحويل. عرض المنتج → عندما تكون الطاقة ثلاثية الطور موجودة بالفعل في المبنى، فإن الماكينة ثلاثية الطور ذات الكفاءة المتميزة في إطار 48 أو 56 تقوم بنفس المهمة مع تيار أقل وعزم دوران أفضل وعمر خدمة أطول.
محرك ذو كفاءة ممتازة بقدرة حصانية جزئية ثلاثية الطور يستحق المشاهدة عندما تتوفر طاقة ثلاثية الطور، هذا المحرك عالي الكفاءة ذو الإطار 48-56 يناسب الأحمال الصناعية الخفيفة مع تيار أقل وعمر خدمة أطول. عرض المنتج → إذا كانت المعدات المدفوعة تحتاج إلى سرعات متغيرة ولكن تتوفر طاقة أحادية الطور فقط، فإن محرك EC يتجنب مشكلة التحويل بأكملها، لأن الإلكترونيات تتعامل مع التبديل والمحرك نفسه لا يحتوي على مكثف بدء تشغيل أو مفتاح طرد مركزي للقتال مع محرك الأقراص.

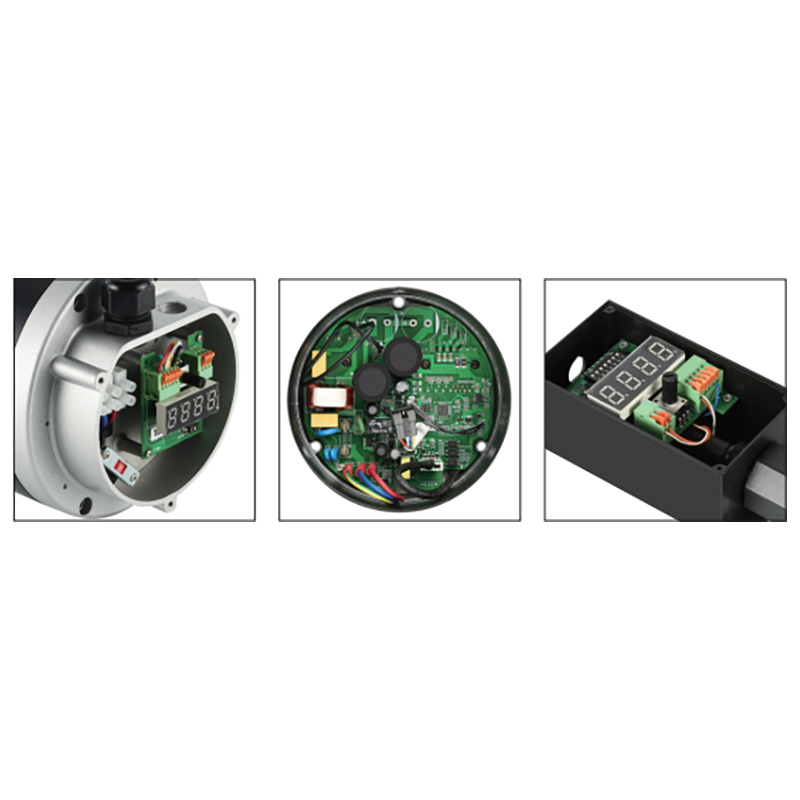

محرك NEMA Frame EC للمعدات ذات السرعة المتغيرة أحادية الطور يستحق المشاهدة للمعدات ذات السرعة المتغيرة على الطاقة أحادية الطور، يتجنب محرك NEMA 48 ذو الإطار EC مكثفات التشغيل ومفاتيح الطرد المركزي أثناء التعامل مع التبديل إلكترونيًا. عرض المنتج → يجب أن تتوافق أحجام الإطارات وأنواع العلبة ومستويات الكفاءة كمجموعة، وهو أمر أسهل عندما يغطي أحد الموردين كلاً من العائلات أحادية الطور وثلاثية الطور. الطريق يبني تصميمات NEMA وIEC من 48 إلى 250 إطارًا، في هيكل مقاوم للتنقيط ومغلق تمامًا وTENV، لذلك يمكن مطابقة نفس الحمولة مع أي إمداد موجود في الموقع بالفعل.
الأسئلة المتداولة
هل يمكن لمحرك أحادي الطور أن يعمل على سطرين من مصدر ثلاثي الطور؟
نعم، بشرط أن يكون الجهد من خط إلى خط مساويًا لتصنيف لوحة الاسم. يعد المحرك 240 فولت على نظام دلتا 240 فولت تركيبًا عاديًا. إنها لا تزال طاقة أحادية الطور، والخط الثالث غير مستخدم.
ماذا يحدث إذا قمت بتوصيل محرك أحادي الطور 230 فولت بمصدر 400 فولت؟
يشهد الملف جهدًا زائدًا بنسبة 74 بالمائة تقريبًا. يتصاعد التيار المغنطيسي بشكل حاد، ويتعرض المكثف للضغط الزائد، وترتفع درجة حرارة الملف خلال دقائق. والنتيجة هي عادة ملف محترق ومكثف منتفخ.
هل يمكن لـ VFD تشغيل محرك أحادي الطور من مصدر ثلاثي الطور؟
لا يمكن لمحرك الإخراج القياسي ثلاثي الطور أن يفعل ذلك. توجد محركات إخراج أحادية الطور، ولكن يجب إعادة صياغة مكثف البدء ومفتاح الطرد المركزي ويجب أن يتحمل المحرك شكل موجة العاكس. بالنسبة لمعظم التعديلات التحديثية، يعد استبدال المحرك أرخص من تعديله.
ما هو الحجم الذي يمكن أن يصل إليه المحرك أحادي الطور قبل أن يكون المحرك ثلاثي الطور هو الخيار الأفضل؟
تتوفر المحركات أحادية الطور التي تعمل بمكثف حتى حوالي 3 حصان، وأحيانًا 5 حصان، عند 230 فولت. تيار الحمل الكامل عند تلك الأحجام، 17 أمبير و28 أمبير على التوالي، بالإضافة إلى زيادة البدء أعلى بثلاثة إلى خمس مرات، عادة ما يجعل خيار ثلاثي الطور هو الاختيار العملي الذي يزيد عن 2 إلى 3 حصان.
القاعدة التي تبقي هذا الأمر بسيطًا: قم بمطابقة المحرك مع الإمداد الموجود لديك، بدلاً من إجبار المحرك على الإمداد الذي لم يتم تصميمه من أجله على الإطلاق. اقرأ لوحة الاسم، وقم بقياس مرحلة الجهد إلى الحياد ومن طور إلى طور، وتأكد من الحياد، وتحقق من تيار البداية مقابل حماية الفرع. عندما يفشل أي من هذه الاختبارات الأربعة، تكون الإجابة محركًا مختلفًا، وليس اتصالًا مختلفًا.
